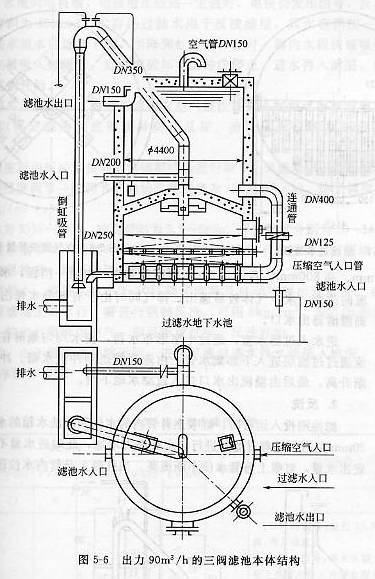

重力式三阀自动滤池 一、工艺特点 二、设计数据 三、本体结构及主要技术参数 本体结构及主要技术参数 出力90m3/h的三阀滤池本体结构见图5-6. 1.安装于宝钢自备电站水处理系统中的三阀滤池 ⑴ 设备规范 出力:90m3/h;直径:4400mm;高度:6500mm有效过滤面积:15.2m2;冲洗水箱容积:45.6m3. ⑵ 设备主要技术参数 过滤流速:6.3m/h;压力损失:0.18kg/cm2;平均反洗流速:32m/h(反洗炉料486m3/h);反洗净度:8.88L/(m2.s);反洗时间:5min;空气擦洗净度:20L/(m2.s);出水浊度:<1mg/L. 2.进水装置 进水装饰为母管支管式,母管直径350mm,支管为两根呈垂直交叉状的直径200mm钢管,长2460mm。在支管四顶端均开有直径100mm、深260mm圆槽形布水孔。进水装置见图5-7. 3.进气装置 空气擦洗装置为母管、支管式,母管直径125mm,与母管垂直水平方向装14根直径65mm钢支管,支管上等距离离开孔并装有160只塑料水帽。空气擦洗装置见图5-8,水帽形式见图5-9. 4.出水装置 出水装置为母管、支管式,母管直径400mm,与母管垂直水平方向装26根直径65mm钢支管,支管上等距离开孔并装有565只塑料水帽。 5.滤料 本滤池有双层滤料,滤料分布如下: 顶层为直径1.2mm无烟煤,350mm高;下层为直径0.6mm石英砂,350mm高;底层为支持层,mm.颗粒分布为:直径1~6mm,装100mm高;直径6~12mm,装100mm高;直径12~20mm,装100mm高。 四、滤池的运行 1.过滤 2.反洗 3.滤池程序操作步骤 五、滤池的改进
