单(双)阀滤池

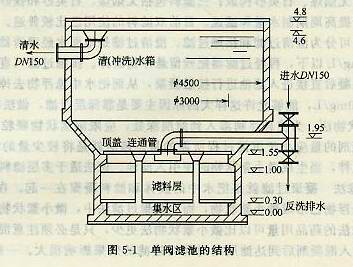

单(双)阀滤池与普通快滤池相比,具有构造简单,可省去一套繁琐的冲洗系数等特点。图5-1是单阀滤池的结构。运行时,过滤后的清水由池内连通管进入清(冲洗)水箱,当运行一段时间或滤层差压升高至一定值时,打开反洗排水阀,冲洗水由连通管反向进入,开始反冲洗。单阀滤池的愿意是在进水与反洗排水管上装一个三通转换阀,这样在反冲洗时可将进水口切断,避免浪费水量,但由于大口径的三通转换法不易制造,因此在进水与反洗排水管上分别装设阀门。由于滤池的冲洗水箱设在池顶,冲洗水头较低,因此滤池应采用小阻力配水系统(要求冲洗水头为1.0~2.0m)。如果用气、水混合冲洗时配水装置宜采用长柄水帽。
